Berapa kapasitas aliran katup gerbang aktuator listrik?

Kapasitas aliran katup gerbang aktuator listrik merupakan parameter penting yang menentukan efisiensi dan efektivitasnya dalam berbagai aplikasi industri. Sebagai pemasok terkemuka Katup Gerbang Aktuator Listrik, penting untuk memahami apa arti kapasitas aliran, cara mengukurnya, dan faktor-faktor yang mempengaruhinya.

Memahami Kapasitas Aliran

Kapasitas aliran mengacu pada volume fluida (cair atau gas) yang dapat melewati katup dalam periode tertentu dalam kondisi tertentu. Biasanya dinyatakan dalam meter kubik per jam (m³/h), kaki kubik per menit (CFM), atau satuan aliran volumetrik lainnya. Kapasitas aliran suatu katup sangat penting karena secara langsung mempengaruhi kinerja seluruh sistem perpipaan. Katup dengan kapasitas aliran yang tidak mencukupi dapat menyebabkan penurunan tekanan, penurunan laju aliran, dan inefisiensi dalam sistem.

Mengukur Kapasitas Aliran

Kapasitas aliran katup gerbang aktuator listrik biasanya diukur menggunakan koefisien aliran, dilambangkan dengan Cv. Nilai Cv mewakili jumlah US galon per menit (GPM) air pada 60°F yang akan mengalir melalui katup dengan penurunan tekanan 1 psi melintasi katup. Nilai Cv yang semakin tinggi menunjukkan kapasitas aliran yang semakin besar.

Rumus untuk menghitung nilai Cv adalah:
[ C_v=\frac{Q}{\sqrt{\Delta P}} ]
Di mana:

• ( Q ) adalah laju aliran dalam GPM
• ( \Delta P ) adalah penurunan tekanan melintasi katup dalam psi

Produsen katup biasanya memberikan nilai Cv untuk produk mereka di lembar data teknis. Nilai-nilai ini ditentukan melalui pengujian laboratorium dalam kondisi standar.

Faktor-Faktor yang Mempengaruhi Kapasitas Aliran

Beberapa faktor dapat mempengaruhi kapasitas aliran katup gerbang aktuator listrik:

1. Ukuran Katup: Ukuran katup yang lebih besar umumnya memiliki kapasitas aliran yang lebih tinggi. Hal ini karena katup yang lebih besar memiliki luas penampang yang lebih besar sehingga memungkinkan lebih banyak cairan untuk melewatinya. Misalnya, katup gerbang 10 inci akan memiliki kapasitas aliran yang jauh lebih tinggi dibandingkan katup gerbang 2 inci.
2. Desain Katup: Desain internal katup juga memainkan peran penting. Katup yang dirancang dengan baik dengan jalur aliran yang halus dan hambatan yang minimal akan memiliki kapasitas aliran yang lebih tinggi dibandingkan katup dengan desain yang rumit atau terbatas. Misalnya, desain katup gerbang lurus memungkinkan aliran fluida lebih langsung, sehingga turbulensi lebih sedikit dan kapasitas aliran lebih tinggi.
3. Jenis dan Pengoperasian Aktuator: Meskipun aktuator terutama bertanggung jawab untuk membuka dan menutup katup, kecepatan dan keakuratan pengoperasiannya juga dapat memengaruhi kapasitas aliran. Aktuator yang bekerja lambat mungkin tidak dapat membuka katup sepenuhnya pada waktu yang tepat, sehingga menyebabkan penurunan laju aliran. Selain itu, aktuator yang tidak akurat mungkin tidak memposisikan cakram katup dengan tepat, sehingga menyebabkan penyumbatan sebagian dan penurunan kapasitas aliran.
4. Sifat Cairan: Sifat fluida yang diangkut, seperti viskositas, densitas, dan suhu, dapat mempengaruhi kapasitas aliran. Cairan yang sangat kental, misalnya, akan mengalir lebih lambat melalui katup dibandingkan dengan cairan yang kurang kental. Suhu juga dapat mempengaruhi densitas dan viskositas fluida, yang selanjutnya mempengaruhi karakteristik aliran.
5. Penurunan Tekanan: Seperti disebutkan sebelumnya, penurunan tekanan yang melintasi katup berhubungan langsung dengan kapasitas aliran. Penurunan tekanan yang lebih tinggi dapat membatasi aliran fluida melalui katup. Oleh karena itu, penting untuk merancang sistem perpipaan untuk meminimalkan penurunan tekanan dan memastikan aliran yang optimal.

Persyaratan Aplikasi dan Kapasitas Aliran

Aplikasi industri yang berbeda memiliki persyaratan kapasitas aliran yang berbeda-beda untuk katup gerbang aktuator listrik.

• Instalasi Pengolahan Air: Di fasilitas pengolahan air, katup gerbang digunakan untuk mengontrol aliran air melalui berbagai tahapan proses pengolahan. Katup berkapasitas aliran tinggi sering kali diperlukan untuk menangani air dalam jumlah besar secara efisien. Misalnya, pada jalur masuk dan keluar pada instalasi pengolahan air, katup dengan nilai Cv yang besar diperlukan untuk menjamin pasokan air yang berkesinambungan dan memadai.
• Industri Minyak dan Gas Bumi: Di sektor minyak dan gas, katup gerbang digunakan dalam jaringan pipa untuk mengangkut minyak mentah, gas alam, dan produk olahan. Persyaratan kapasitas aliran bergantung pada ukuran pipa dan volume produksi. Katup bertekanan tinggi dan berkapasitas aliran tinggi sangat penting untuk menjaga efisiensi pengoperasian sistem perpipaan.
• Pembangkit Listrik: Pembangkit listrik, baik berbahan bakar batu bara, berbahan bakar gas, atau nuklir, menggunakan katup gerbang untuk mengontrol aliran uap, air, dan cairan lainnya. Kapasitas aliran katup ini sangat penting untuk menjaga pengoperasian proses pembangkitan listrik dengan baik. Misalnya, dalam sistem turbin uap, diperlukan katup dengan kontrol aliran yang presisi dan kapasitas aliran yang tinggi untuk mengatur aliran uap dan memastikan keluaran daya yang optimal.

Jajaran Produk dan Kapasitas Aliran Kami

Sebagai pemasok Katup Gerbang Aktuator Listrik, kami menawarkan berbagai macam produk dengan kapasitas aliran berbeda untuk memenuhi beragam kebutuhan pelanggan kami. KitaKatup Gerbang Baji Fleksibel Stainless Steeldirancang untuk aplikasi yang memerlukan ketahanan terhadap korosi dan kapasitas aliran tinggi. Desain irisan yang fleksibel memastikan segel yang rapat dan aliran cairan yang lancar, sehingga menghasilkan kinerja aliran yang sangat baik.

KitaKatup Gerbang Aktuator Pneumatikmemberikan solusi yang andal dan efisien untuk aplikasi yang memerlukan pembukaan dan penutupan cepat. Aktuator pneumatik memungkinkan kontrol posisi katup secara presisi, yang dapat disesuaikan untuk mengoptimalkan kapasitas aliran sesuai dengan kebutuhan spesifik sistem.

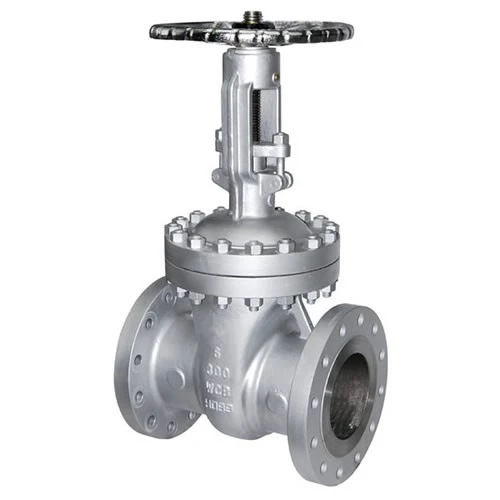

Kami juga menawarkanKatup Gerbang Baji Fleksibel Baja Karbon, yang cocok untuk aplikasi bertekanan tinggi dan bersuhu tinggi. Konstruksi baja karbon memberikan kekuatan dan daya tahan, sedangkan desain baji yang fleksibel memastikan karakteristik aliran yang baik dan segel yang rapat.

Pentingnya Memilih Kapasitas Aliran yang Tepat

Memilih kapasitas aliran yang tepat untuk katup gerbang aktuator listrik sangat penting untuk kinerja dan efisiensi sistem perpipaan secara keseluruhan. Katup yang berukuran terlalu kecil dapat menyebabkan peningkatan penurunan tekanan, penurunan laju aliran, dan konsumsi energi yang berlebihan. Di sisi lain, katup yang terlalu besar bisa lebih mahal, memakan lebih banyak ruang, dan mungkin tidak memberikan kontrol aliran yang akurat.

Saat memilih katup, penting untuk mempertimbangkan persyaratan spesifik aplikasi, termasuk laju aliran yang diperlukan, kisaran tekanan, sifat fluida, dan kondisi pengoperasian. Tim ahli kami dapat membantu Anda dalam memilih katup yang paling sesuai dengan kapasitas aliran yang sesuai untuk proyek Anda.

Kesimpulan

Kapasitas aliran katup gerbang aktuator listrik merupakan parameter penting yang menentukan kinerjanya dalam berbagai aplikasi industri. Memahami faktor-faktor yang mempengaruhi kapasitas aliran, seperti ukuran katup, desain, operasi aktuator, sifat fluida, dan penurunan tekanan, sangat penting untuk memilih katup yang tepat untuk sistem Anda.

Sebagai pemasok Katup Gerbang Aktuator Listrik yang andal, kami berkomitmen untuk menyediakan produk berkualitas tinggi dengan berbagai kapasitas aliran untuk memenuhi beragam kebutuhan pelanggan kami. Jika Anda sedang mencari gate valve dengan kapasitas aliran optimal untuk aplikasi Anda, jangan ragu untuk menghubungi kami untuk memulai diskusi pengadaan. Tim ahli kami akan dengan senang hati membantu Anda menemukan solusi terbaik untuk proyek Anda.

Referensi

• Crane Co., “Aliran Cairan Melalui Katup, Perlengkapan, dan Pipa,” 1988.
• Standar ASME untuk Pengukuran Aliran Fluida dalam Pipa.
• Dokumen Teknis Asosiasi Produsen Katup (VMA).
