Katup kupu-kupu

Mengapa Memilih Kami

Wenzhou Deki Valve Co., Ltd., adalah pemasok katup industri profesional yang mengkhususkan diri dalam penelitian, desain, manufaktur, penjualan, dan layanan katup. Kami mengkhususkan diri dalam memproduksi Katup Bola Masuk Atas, Katup Bola Dilas Sepenuhnya, Katup Bola Duduk Logam Terapung yang Ditempa, Katup Bola Terapung Duduk Lembut Baja Cor, dan Katup Bola lainnya.

Peralatan Canggih

Untuk menjaga konsistensi kontrol kualitas produk, kami telah melengkapi mesin bubut, CNC, dan laboratorium inspeksi yang canggih untuk inspeksi material serta produksi dan pengujian katup.

Kualitas Terjamin

Perusahaan kami sejalan dengan standar internasional utama, seperti ANSI/API, BS, DIN, JIS, GB, dll.

Produk Terjual Dengan Baik

Katup dan komponen pengatur aliran kami diekspor ke seluruh dunia, seperti Asia Tenggara, Timur Tengah, Eropa, Rusia, Amerika Utara dan Selatan, Afrika, dll.

Beragam Aplikasi

Produk kami digunakan oleh pelanggan kami di Kilang Minyak dan Gas, Pembangkit Listrik Tenaga Nuklir, Pabrik Kimia, Pembangkit Listrik Kelautan, dan industri pembuangan dan pasokan air.

Apa itu Katup Kupu-Kupu

Katup kupu-kupu digunakan jika ruang terbatas. Berbeda dengan gate valve, katup kupu-kupu dapat digunakan untuk throttling atau pengatur aliran serta dalam posisi terbuka penuh dan tertutup penuh. Kehilangan tekanan melalui katup kupu-kupu kecil dibandingkan dengan katup gerbang. Jika anda ingin mengetahui spesifikasi dan harga Butterfly Valve silahkan menghubungi kami!

Jenis Katup Kupu-Kupu

Katup Kupu-Kupu Sentrik atau Konsentris
Katup kupu-kupu konsentris cocok untuk aplikasi tekanan rendah. Katup kupu-kupu konsentris adalah tipe paling dasar. Spindel melewati garis tengah piringan, yang terletak di tengah lubang pipa. Dudukan katup terletak di bagian dalam badan katup. Disk menyentuh tempat duduk sekitar 85 derajat selama rotasi 90 derajat. Desain ini dikenal dengan dudukan tangguh karena mengandalkan dudukan karet untuk menutup aliran secara efisien saat ditutup.

Katup Kupu-Kupu Eksentrik
Katup kupu-kupu eksentrik memiliki batang yang melewati garis tengah cakram, berlawanan dengan arah aliran. Katup-katup ini dapat berupa offset tunggal, offset ganda, atau offset rangkap tiga.
●Offset Tunggal: Batang terletak tepat di belakang garis tengah.
●Double-Offset: Juga disebut sebagai eksentrik ganda, katup ini memiliki batang di belakang cakram dengan offset tambahan di satu sisi, memungkinkan cakram bergesekan dengan dudukannya hanya dengan putaran 1-3 derajat selama penutupan.

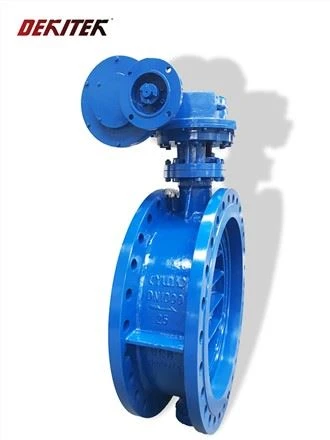

●Katup Kupu-kupu Offset Tiga (TOV atau TOBV): Mirip dengan katup offset ganda, namun offset ketiga membuat katup ini lebih efisien dan tahan terhadap keausan.

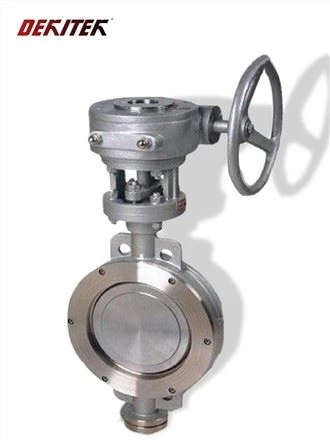

Katup Kupu-Kupu Bergaya Wafer
Katup kupu-kupu bergaya wafer menghadirkan desain paling ekonomis. Itu diapit di antara dua flensa pipa untuk memungkinkan aliran dan penyegelan terhadap tekanan diferensial dua arah dan aliran balik dalam sistem aliran universal. Ringan, menawarkan biaya awal dan pemasangan yang lebih rendah.
Katup ini mungkin memiliki atau tidak memiliki lubang flensa di luar tubuhnya. Flensa pipa dihubungkan ke pipa menggunakan baut panjang yang melewati seluruh badan katup. Gasket, o-ring, dan permukaan katup datar mencapai penyegelan antara katup dan flensa pipa.

Katup Kupu-Kupu Bergaya Bergelang
Katup kupu-kupu bergelang menggunakan cakram atau baling-baling yang dipasang di tengah pada poros, batang, atau flensa, yang berfungsi sebagai sumbu cakram yang berputar. Katup ini memiliki dua flensa di kedua ujungnya, sehingga katup ini memiliki tatap muka yang lebih besar dibandingkan katup lugged atau wafer. Posisi dan arah piringan relatif terhadap flensa menentukan arah aliran.
Katup kupu-kupu bergelang dapat berbentuk putar, pneumatik, atau hidrolik dengan aplikasi antara lain dalam distribusi air, layanan kimia, dan ventilasi.

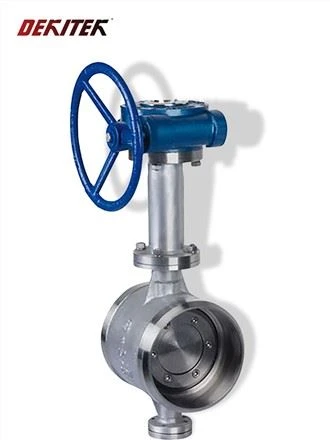

Katup Kupu-Kupu yang Dilas Butt
Katup kupu-kupu yang dilas dengan pantat memiliki offset ganda atau tiga kali lipat yang tahan terhadap suhu, tekanan, dan korosi ekstrem. Hal ini membuatnya cocok untuk digunakan dalam sistem pemanas, gas alam, energi, bahan kimia, kilang, dan layanan kimia.

Katup Kupu-Kupu Bergaya Lug
Jenis katup ini memiliki sisipan berulir (lugs) di luar katup. Mereka memiliki kaki yang menonjol yang menyediakan lubang baut yang cocok dengan yang ada di pipa dan flensa, dan katup dipasang di antara dua flensa menggunakan satu set baut untuk setiap flensa. Instalasi ini memungkinkan layanan buntu atau menghilangkan perpipaan hilir tanpa mempengaruhi sisi lainnya. Perbandingan antara katup kupu-kupu model lug dan model wafer dapat dilihat pada tabel di bawah.

Double Offset Flange End Type Butterfly Valve

Keuntungan dari Katup Kupu-Kupu

Konstruksi Ringan dan Kompak
Strip logam tipis berfungsi sebagai mekanisme pengatur aliran untuk katup kupu-kupu. Disk terhubung ke aktuator melalui batang yang ringan. Pabrikan mengoptimalkan desain cakram untuk memastikan cakram tersebut memiliki kekuatan yang cukup untuk mengatur aliran fluida. Akibatnya, ruang yang dibutuhkan untuk menampung disk berkurang. Badan katup kupu-kupu kompak dan menempati ruang lebih kecil dibandingkan jenis katup lainnya. Katup dapat dipasang di saluran pipa yang berada di ruang terbatas. Biaya pembuatan katup tergantung pada jumlah bahan yang dibutuhkan. Katup kupu-kupu murah karena tidak memakan banyak bahan. Konstruksinya yang ringkas berarti bahwa katup tidak menjadi lebih besar seiring dengan bertambahnya diameter sistem distribusi dan pengolahan air.

Penurunan Tekanan Rendah dan Faktor Pemulihan Tekanan Tinggi
Sistem distribusi air memerlukan pemompaan yang terus menerus untuk memenuhi kebutuhan konsumen. Ketika terjadi penurunan tekanan dalam sistem, kebutuhan energi untuk pompa melonjak. Katup menyebabkan penurunan tekanan di seluruh bagian pipa dan dapat membebani pompa. Cakram katup kupu-kupu selalu ada dalam aliran. Namun, konstruksinya yang ringan memastikan penurunan tekanan yang melintasi katup menjadi minimal. Cakram ini memiliki faktor pemulihan tekanan tinggi dan merespons dengan cepat terhadap perubahan kondisi tekanan pipa.
Kemampuan katup kupu-kupu untuk mempertahankan penurunan tekanan yang rendah memastikan bahwa konsumsi energi untuk memompa air ke seluruh sistem air kota yang kompleks menjadi rendah. Dengan begitu, biaya pengoperasian pipa menjadi rendah.

Kemudahan Pengoperasian dan Aktuasi
Menggunakan strip logam tipis sebagai mekanisme pengaturan aliran menyederhanakan pengoperasian dan penggerak katup kupu-kupu. Cakram memerlukan sedikit gaya untuk melawan hambatan gesekan fluida servis. Torsi yang diperlukan untuk memulai seperempat putaran katup juga sama rendahnya.

Persyaratan Perawatan Rendah
Katup kupu-kupu memiliki sedikit komponen internal, dan konstruksi sederhana memastikan hanya sedikit bagian yang mengganggu, sehingga mengurangi kerusakan. Katup tidak memiliki kantong yang memerangkap serpihan dan kotoran di dalam air dan air limbah.
Dengan lebih sedikit kerusakan dan intervensi pemeliharaan, katup dapat beroperasi melalui beberapa siklus, kualitas yang diinginkan untuk distribusi air skala besar dan pengumpulan air limbah.

Penyegelan Cepat dan Efisien
Katup kupu-kupu merespons sinyal kontrol dengan cepat. Mereka menyegel secara efisien terhadap media layanan. Aplikasi distribusi air perkotaan memerlukan tingkat presisi tertinggi untuk menjamin kemurnian dan kelayakan air. Dalam sistem pengumpulan dan pengolahan air limbah, katup mencegah kebocoran yang dapat mempengaruhi kualitas proses.

Komponen Katup Kupu-Kupu

Badan Katup Kupu-Kupu
Katup kupu-kupu umumnya memiliki badan yang dipasang di antara dua flensa pipa. Desain bodi yang paling umum adalah lug dan wafer. Badan lug memiliki lug yang menonjol yang menyediakan lubang baut yang cocok dengan yang ada pada flensa pipa. Badan wafer tidak memiliki lug yang menonjol. Katup wafer terjepit di antara flensa pipa, dan baut flensa mengelilingi badan.
Setiap tipe tubuh memiliki kelebihan, beberapa di antaranya adalah sebagai berikut:
●Model wafer lebih murah dibandingkan model lug.
●Desain wafer tidak memindahkan berat sistem perpipaan secara langsung melalui badan katup.
●Lug body memungkinkan servis buntu atau pelepasan pipa hilir.

Disk Katup Kupu-Kupu
Bagian penutup aliran pada katup kupu-kupu adalah piringan. Banyak variasi desain cakram telah berevolusi sehubungan dengan orientasi cakram dan batang dalam upaya meningkatkan aliran, penyegelan dan/atau torsi pengoperasian.
Disk setara dengan sumbat pada katup sumbat, gerbang pada katup gerbang, atau bola pada katup bola. Memutar piringan seperempat putaran atau 90 Derajat membuka dan menutup katup kupu-kupu.

Batang Katup Kupu-Kupu
Batang katup kupu-kupu dapat berupa poros satu bagian atau desain dua bagian (batang terpisah).
Batang pada sebagian besar desain dudukan yang tangguh dilindungi dari media, sehingga memungkinkan pemilihan material yang efisien sehubungan dengan biaya dan sifat mekanik.
Dalam desain berperforma tinggi, batang bersentuhan dengan media dan, oleh karena itu, harus kompatibel, serta memberikan kekuatan yang diperlukan untuk memasang dan melepaskan disk dari dudukannya.

Kursi Katup Kupu-Kupu
Dudukan katup kupu-kupu dengan dudukan elastis menggunakan interferensi antara tepi cakram dan dudukan untuk mematikan. Bahan dudukan dapat dibuat dari berbagai elastomer atau polimer. Tempat duduk dapat diikat ke badan atau dapat ditekan atau dikunci.
Pada katup kupu-kupu berperforma tinggi, penutupan dapat dilakukan dengan desain dudukan yang sesuai dengan interferensi atau desain dudukan berenergi saluran, di mana tekanan dalam pipa digunakan untuk meningkatkan interferensi antara dudukan dan tepi cakram. Bahan dudukan yang paling umum adalah polytetrafluoroethylene (PTFE) atau diperkuat PTFE (RTFE) karena kompatibilitas dan rentang suhu yang lebih luas.
Kursi logam juga ditawarkan dalam katup kupu-kupu berperforma tinggi. Dudukan logam ini memungkinkan katup kupu-kupu digunakan pada suhu yang lebih tinggi hingga 1,000 Derajat F. Ditawarkan desain tahan api yang menyediakan penutup katup dudukan polimer sebelum kebakaran, dan segel logam cadangan menyediakan mematikan selama dan setelah kebakaran.

Cara Merawat Butterfly Valve

Katup Kupu-Kupu yang Digunakan:
●Benang batang sering kali bergesekan dengan mur batang, dan sedikit mentega atau bubuk grafit harus dioleskan untuk melumasinya.
●Untuk klep yang jarang dibuka dan ditutup, putar handwheel secara rutin dan tambahkan pelumas pada ulir batang klep agar tidak tergigit.
●Untuk katup luar ruangan, tutup pelindung harus ditambahkan pada batang katup untuk mencegah hujan, salju, debu, dan karat.
●Jika katupnya adalah transmisi mekanis, tambahkan oli pelumas ke gearbox tepat waktu dan jaga kebersihan katup.
●Jangan mengandalkan katup untuk menopang benda berat lainnya, dan jangan berdiri di atas katup.
●Batang katup, terutama bagian berulir, harus sering dibersihkan dan pelumas baru harus ditambahkan untuk mencegah serpihan keras di dalam debu, menyebabkan keausan pada benang dan permukaan batang katup, serta mempengaruhi masa pakai.

Butterfly Valve yang Sudah Lama Tidak Digunakan :
●Katup yang sudah tidak terpakai hendaknya disimpan dengan baik dan tidak boleh ditumpuk sembarangan. Katup kecil diletakkan di rak, dan katup besar dapat ditata rapi di lantai gudang. Jangan biarkan permukaan sambungan flensa menyentuh tanah. Lindungi katup dari kerusakan.
●Untuk katup yang tidak akan digunakan dalam waktu singkat, kemasan asbes harus dilepas untuk menghindari korosi elektrokimia dan kerusakan pada batang katup.
●Periksa katup yang baru masuk gudang. Jika air hujan atau kotoran masuk selama pengangkutan, harus dibersihkan dan kemudian disimpan.
●Saluran masuk dan keluar katup harus ditutup dengan kertas lilin atau lembaran plastik untuk mencegah masuknya kotoran.
●Permukaan pemrosesan katup yang dapat berkarat di atmosfer harus dilapisi dengan minyak anti karat untuk melindunginya.
●Katup yang ditempatkan di luar ruangan harus ditutup dengan bahan tahan hujan dan tahan debu seperti linoleum atau terpal. Gudang tempat penyimpanan katup harus tetap bersih dan kering.

Apa Faktor Utama yang Mempengaruhi Kinerja Penyegelan Butterfly Valves?

Struktur Penyegelan
Di bawah perubahan suhu atau gaya penyegelan, struktur pasangan penyegel akan berubah. Selain itu, perubahan ini akan mempengaruhi dan mengubah gaya antar pasangan penyegelan, sehingga mengurangi kinerja penyegelan katup. Oleh karena itu, saat memilih seal, pastikan memilih seal dengan deformasi elastis. Pada saat yang sama, perhatikan juga ketebalan permukaan penyegelan. Alasannya adalah permukaan kontak dari pasangan penyegel tidak dapat sepenuhnya cocok. Ketika lebar permukaan kontak permukaan penyegelan meningkat, gaya yang diperlukan untuk penyegelan meningkat.

Tekanan Spesifik Permukaan Penyegelan
Tekanan spesifik permukaan perapat mempengaruhi kinerja penyegelan katup kupu-kupu dan masa pakai katup. Oleh karena itu, tekanan spesifik permukaan perapat juga merupakan faktor yang sangat penting. Dalam kondisi yang sama, tekanan spesifik yang terlalu tinggi akan menyebabkan kerusakan katup, namun tekanan spesifik yang terlalu kecil akan menyebabkan kebocoran katup. Oleh karena itu, kita perlu mempertimbangkan sepenuhnya kesesuaian tekanan spesifik saat mendesain.

Sifat Fisik Medium
Sifat fisik medium juga mempengaruhi kinerja penyegelan katup kupu-kupu. Sifat fisik ini antara lain meliputi suhu, viskositas, dan hidrofilisitas permukaan. Perubahan suhu tidak hanya mempengaruhi kekenduran pasangan penyekat dan perubahan ukuran bagian, tetapi juga mempunyai hubungan yang tidak terpisahkan dengan kekentalan gas. Viskositas gas meningkat atau menurun dengan meningkatnya atau penurunan suhu. Oleh karena itu, untuk mengurangi pengaruh suhu terhadap kinerja penyegelan katup, saat merancang pasangan penyegel, kita harus merancangnya sebagai katup dengan kompensasi termal seperti dudukan katup elastis. Viskositas berhubungan dengan permeabilitas fluida. Pada kondisi yang sama, semakin besar viskositas maka semakin kecil kemampuan penetrasi fluida. Hidrofilisitas permukaan berarti bila terdapat lapisan film pada permukaan logam, maka lapisan film tersebut harus dihilangkan. Karena lapisan minyak yang sangat tipis ini akan merusak hidrofilisitas permukaan sehingga mengakibatkan tersumbatnya saluran fluida.

Kualitas Pasangan Penyegel

Kualitas pasangan penyegel terutama berarti bahwa kita harus memeriksa pemilihan, pencocokan, dan keakuratan pembuatan bahan. Misalnya, cakram katup cocok dengan permukaan penyegelan dudukan katup, yang dapat meningkatkan kinerja penyegelan.

Pabrik kami

productcate-1-1

Sertifikasi

Pertanyaan yang Sering Diajukan

T: Apa perbedaan antara katup kupu-kupu dan katup BF?

A: Dibandingkan dengan tipe wafer dan katup bf tipe lug, katup kupu-kupu tipe flensa dapat menahan lebih banyak tekanan dan banyak digunakan di lingkungan yang keras dan sulit. Bahan yang paling umum untuk badan katup bf adalah baja karbon dan besi ulet karena kedua jenis ini lebih banyak tersedia dan terjangkau.

T: Apakah katup kupu-kupu merupakan katup penghenti?

A: Ini juga digunakan sebagai katup penutup umum di atas 1,5" -148". Katup kupu-kupu memberikan segel yang lebih rapat dibandingkan katup gerbang atau katup globe dan sangat berguna dalam menghentikan aliran fluida. Desainnya yang sederhana, bobotnya yang ringan, dan penggunaan ruang yang lebih sedikit juga menjadikannya pilihan ideal dibandingkan katup lainnya.

T: Kapan tidak menggunakan katup kupu-kupu?

J: Katup kupu-kupu tidak dirancang untuk menangani padatan curah kering. Mereka dirancang untuk aplikasi gas dan cairan. Sifat abrasif padatan curah kering mengikis katup kupu-kupu hingga tidak dapat tersegel dengan baik lagi dan perlu diganti.

Q: Dapatkah katup kupu-kupu digunakan untuk udara?

J: Katup kupu-kupu biasanya digunakan dengan pipa udara bertekanan berukuran lebih besar dan di mana tersedia alat kelengkapan flensa.

T: Mengapa menggunakan katup kupu-kupu vs katup bola?

A: Kapasitas aliran: Katup kupu-kupu dapat memberikan kapasitas aliran yang lebih besar karena tersedia pada diameter pipa yang lebih besar daripada katup bola. Penyegelan: Katup bola memberikan segel yang rapat dalam aplikasi proses yang tidak memerlukan kebocoran saat dimatikan.

T: Apa katup kupu-kupu yang digunakan untuk gas?

A: Katup kupu-kupu BF31 untuk gas adalah perangkat intersepsi untuk pipa gas bertekanan sedang/rendah. Mereka juga dapat digunakan untuk mencegat cairan ketika segel kedap udara, kehilangan tekanan rendah dan konstruksi kompak dalam arah aliran diperlukan.

T: Katup kupu-kupu atau katup gerbang mana yang lebih baik?

A: Pengaturan aliran: Katup kupu-kupu dapat memodulasi atau mencekik aliran, sedangkan katup gerbang hanya dapat hidup/mati. Hambatan aliran: Katup gerbang menawarkan hambatan aliran yang lebih kecil dan, oleh karena itu, penurunan tekanan yang lebih kecil dibandingkan katup kupu-kupu. Tekanan: Katup gerbang dapat menangani tekanan yang lebih tinggi daripada katup kupu-kupu.

T: Bagaimana cara mengidentifikasi katup kupu-kupu?

A: Katup kupu-kupu mendapatkan namanya dari bentuk badan dan elemen penutupnya. Mereka memiliki desain sederhana yang terdiri dari lebih sedikit bagian, sehingga memudahkan perbaikan dan pemeliharaan. Badan katup- Katup kupu-kupu memiliki badan yang dipasang di antara dua flensa pipa. Ada dua tipe badan katup, tipe lug dan tipe wafer.

T: Apa alternatif pengganti katup kupu-kupu?

J: Katup sumbat juga dapat diaktifkan dengan cepat, hanya memerlukan lemparan 90-derajat dan memberikan kemudahan pemeriksaan status visual seperti katup kupu-kupu berkat pegangan katupnya.

T: Apakah katup kupu-kupu mencegah aliran balik?

J: Katup kupu-kupu sangat penting untuk beberapa aplikasi industri, termasuk pemrosesan petrokimia. Katup ini dapat memulai atau menghentikan aliran, mengatur dan mengisolasi cairan dalam pipa serta mencegah aliran balik. Aliran fluida yang melewati katup kupu-kupu dikendalikan dengan memanipulasi posisi cakram.

T: Apakah katup kupu-kupu bagus untuk tekanan tinggi?

J: Ini membuatnya sempurna untuk situasi yang melibatkan suhu sedang dan tekanan tinggi. Segel katup ini sangat efisien, sehingga juga merupakan pilihan tepat untuk mendistribusikan air dalam skala besar. Katup kupu-kupu bahkan dapat membantu mencegah dampak fenomena yang disebut palu air.

T: Apakah katup kupu-kupu bagus untuk kontrol aliran?

J: Katup kupu-kupu dipandang sebagai alternatif yang ringan dan lebih murah dibandingkan banyak jenis katup lainnya, termasuk katup bola. Kegunaan utama katup kupu-kupu adalah sebagai katup penutup, namun juga baik untuk digunakan sebagai katup pengatur aliran fluida dalam aplikasi pengolahan air limbah, pertanian, dan air.

T: Apakah katup kupu-kupu dapat digunakan untuk uap?

J: Untuk aplikasi uap, katup kupu-kupu sebagian besar telah digantikan oleh katup bola. Katup kupu-kupu lebih umum digunakan dalam sistem cair atau dimana ruang terbatas.

T: Apakah katup kupu-kupu merupakan katup globe?

A: Perbedaan mendasar antara Globe dan Butterfly Valve adalah pengaturan aliran, pembukaan dan penutupan ujung pipa, atau pipa berdiameter kecil. Sebaliknya, katup kupu-kupu digunakan untuk membuka dan menutup serta mengatur aliran pipa cabang.
