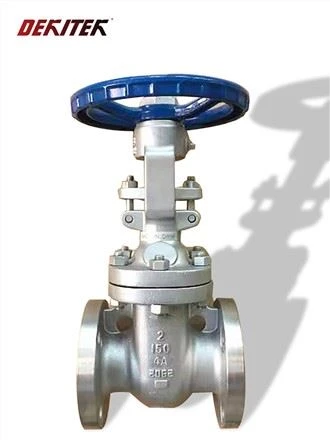

Gerbang katup

Katup gerbang, juga dikenal sebagai katup pintu air, adalah katup yang terbuka dengan mengangkat penghalang keluar dari jalur fluida. Katup gerbang memerlukan sedikit ruang di sepanjang sumbu pipa dan hampir tidak membatasi aliran fluida ketika gerbang terbuka penuh. Wajah gerbang bisa sejajar tetapi paling sering berbentuk baji. Jika anda ingin mengetahui spesifikasi dan harga Gate Valve silahkan menghubungi kami!

Katup Gerbang Baji Padat
Katup gerbang baji padat memiliki cakram padat yang menempel pada batangnya. Disk bergerak ke atas dan ke bawah untuk membuka dan menutup katup. Katup gerbang baji padat tahan lama dan dapat digunakan untuk aplikasi bertekanan tinggi. Katup ini juga lebih kecil kemungkinannya bocor dibandingkan jenis katup gerbang lainnya. Namun, katup gerbang baji padat mungkin sulit dioperasikan karena memerlukan torsi lebih besar untuk membuka dan menutup dibandingkan katup lainnya.

Katup Gerbang Baji Fleksibel
Katup gerbang baji fleksibel memiliki cakram yang dihubungkan ke batang dengan dua engsel. Hal ini memungkinkan disk untuk bergerak ke atas dan ke bawah dari sisi ke sisi, membuatnya lebih mudah untuk membuka dan menutup dibandingkan katup baji padat. Katup baji fleksibel sering digunakan pada aplikasi bertekanan tinggi karena mampu menahan tekanan lebih tinggi dibandingkan katup lainnya.

Katup Gerbang Geser Paralel
Katup gerbang geser paralel memiliki cakram yang dapat digeser ke atas dan ke bawah dalam suatu lintasan. Hal ini memudahkan untuk membuka dan menutup katup dengan sedikit usaha. Katup gerbang geser paralel sering digunakan pada aplikasi bertekanan rendah karena tidak dapat menahan tekanan tinggi dan jenis katup lainnya.

Katup Gerbang Baji Terpisah
Katup gerbang baji terpisah adalah jenis katup yang digunakan untuk mengatur dan mengontrol aliran cairan dan partikulat. Mereka menggunakan elemen berbentuk baji yang bergerak melalui cincin dudukan, dipandu oleh dua baut di setiap sisi badan katup. Pengaturan ini memungkinkan pemisahan material keras seperti resin, minyak, dan logam cair secara merata dengan tekanan yang konsisten di seluruh bagiannya. Katup gerbang baji terpisah menawarkan tingkat keamanan yang lebih tinggi karena melindungi terhadap perubahan laju aliran yang tiba-tiba karena desain mekanisnya. Selain itu, katup ini tahan lama dengan masa pakai yang lama bahkan dalam kondisi lingkungan yang sulit. Mereka memberikan kelancaran pengoperasian dan kontrol tekanan atau suhu yang akurat sehingga menghasilkan kinerja proses yang optimal dalam aplikasi seperti pabrik petrokimia atau lokasi konstruksi.

Katup cakram ganda
Katup cakram ganda dengan cepat mengambil alih bidang pengendalian aliran proses di banyak industri di seluruh dunia. Katup ini memudahkan untuk mendekati aliran di dua titik, memungkinkan pengguna mengendalikannya dari berbagai arah. Hal ini membuatnya jauh lebih efektif dibandingkan katup linier tradisional, karena memungkinkan akurasi dan efisiensi yang lebih besar dalam mengatur aliran cairan dan gas. Katup cakram ganda juga memiliki peringkat kinerja yang sangat baik karena bahan berkualitas dan kemampuan membuka dan menutup dengan mudah dengan keausan minimal. Keunggulan ini menjadikan katup cakram ganda pilihan ideal untuk banyak aplikasi industri.

Katup Gerbang Segel Bellow
Bellow seal gate valve merupakan salah satu jenis katup industri dengan masa pakai yang lama, penting bagi perusahaan di industri proses yang membutuhkan katup yang andal dan bebas bocor. Kontrol ini dibuat untuk merespons dengan cepat terhadap perbedaan tekanan rendah, sementara konstruksinya yang fleksibel juga memungkinkan variasi suhu dan tekanan yang lebih tinggi dibandingkan kontrol dengan dudukan logam. Masa pakainya jauh lebih lama dibandingkan katup gerbang tradisional, dan hampir tidak memerlukan perawatan. Katup-katup ini kini dilengkapi dengan teknologi canggih untuk membantu pengguna menentukan kondisinya, seperti tingkat kebocoran atau operasi kontrol jarak terpisah. Jika Anda mencari solusi yang lebih efisien dan tangguh untuk kebutuhan bisnis Anda, katup gerbang segel bellow mungkin merupakan pilihan yang tepat.

Tubuh
Ini adalah bagian utama katup yang menahan tekanan dan berisi bagian operasional lainnya seperti gerbang dan dudukan. Selain itu, ia menyediakan saluran aliran dari katup dan dihubungkan ke pipa di kedua ujungnya. Berbagai macam sambungan termasuk sambungan berulir, flensa, las butt, sambungan kompresi, dan sambungan tabung dapat berfungsi untuk menyambungkan badan ke pipa. Memilih jenis sambungan terbaik adalah kuncinya dan ditentukan oleh spesifikasi klien, ukuran katup, dan tekanan pengoperasian.

Kap mesin
Kap mesin menyediakan bagian penahan tekanan lain yang membungkus dan melindungi batang dan baji katup gerbang. Umumnya menyambung dan memutuskan sambungan dari bodi untuk memberikan akses bagi perbaikan atau pemeliharaan komponen internal. Koneksi bodi-kap mesin yang umum meliputi:
●Kap Berulir: Sambungan bodi-kap yang sederhana ini menawarkan akses cepat ke katup. Namun, terbatas pada katup gerbang ukuran kecil dan aplikasi tekanan rendah. Saat digunakan dalam aplikasi ini, kap mesin yang disekrup dapat menghasilkan segel yang tahan lama dan anti bocor serta mudah dibongkar.
●Union Bonnet: Dalam desain ini, mur union diletakkan di tepi bawah bonnet, dan disekrup ke dalam ulir badan katup. Hasilnya, hal ini mencegah kerusakan segel anti bocor seiring berjalannya waktu. Sambungan yang lebih kuat ini memberikan pilihan yang lebih baik dibandingkan kap mesin yang disekrup ketika operator perlu sering melepas kap mesin.
●Bonet yang Dibaut: Ketika ukuran katup semakin besar dan tekanan kerja meningkat, maka penggunaan flensa dan baut menjadi perlu. Sambungan yang kokoh ini memerlukan paking untuk menyegel sambungan bodi-kap mesin.
●Welded Bonnet: Opsi ini cocok untuk desain yang operatornya tidak memerlukan pembongkaran kap bodi. Ia menawarkan perakitan yang jauh lebih ringan daripada kap mesin yang dibaut dan beroperasi pada kisaran tekanan yang sama.

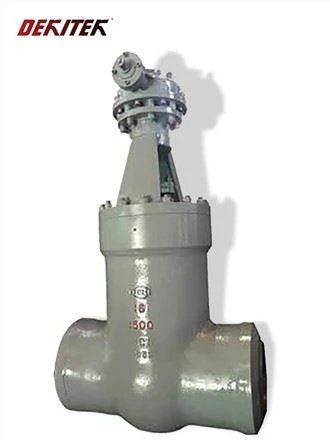

●Kap Segel Tekanan: Kap segel tekanan khusus untuk aplikasi tekanan tinggi melebihi 1.500 psi (103 bar). Ia memiliki mekanisme unik di mana tekanan operasi membantu meningkatkan segel sambungan bodi-kap mesin seiring dengan meningkatnya tekanan internal. Biasanya digunakan bersama baut dan flensa.

Gerbang
Gerbang, kadang-kadang disebut sebagai cakram atau obturator, bergerak untuk menghalangi atau memungkinkan aliran melalui katup. Ada beberapa jenis desain dan teknologi gerbang tergantung pada kebutuhan aplikasi. Jenis desain meliputi:
●Gerbang Baji: Gerbang umum ini menggunakan cakram berbentuk baji, yang ditempatkan atau ditinggikan dari dua tempat duduk miring untuk menghalangi atau memungkinkan aliran. Ini ideal untuk aplikasi di mana terdapat aliran tinggi atau turbulensi seperti layanan uap.
Karena bentuknya, keausan dudukan akibat gesekan sangat sedikit sehingga menempel pada tekanan diferensial yang tinggi. Hasilnya, gerbang ini bertahan lebih lama dibandingkan kebanyakan jenis gerbang lainnya. Dalam kasus suhu tinggi, gerbang baji fleksibel memberikan pilihan yang lebih baik daripada gerbang padat dan juga mencegah penguncian termal.
●Gerbang Pelat: Gerbang pelat menyediakan gerbang saluran tembus dan namanya diambil dari desainnya. Ini adalah gerbang satu bagian yang berisi lubang seukuran lubang yang sejajar dengan lubang pipa ketika dalam posisi terbuka.
Hasilnya, aliran ini lancar dan bebas turbulensi, sehingga ideal untuk sistem yang memerlukan kehilangan tekanan minimal. Meskipun dudukan katup sering kali tetap bebas serpihan, rongga cakram rentan tertampung benda asing. Oleh karena itu, gerbang pelat biasanya dilengkapi sumbat untuk melepaskan material tersebut selama pemeliharaan.
●Pintu Pisau: Setiap kali aliran mengandung padatan plastik dan bubur dengan viskositas tinggi seperti bubur kertas, gerbang pisau merupakan pilihan yang efektif. Gerbang pisau memungkinkannya memotong bahan-bahan ini dan menghentikan alirannya.
●Gerbang Geser Paralel: Gerbang geser paralel bekerja dengan baik pada aplikasi tekanan dan suhu tinggi dengan fitur pegas internal yang terletak di antara kedua cakram, membantu cakram bersentuhan dengan cincin dudukan dan mencegah pemuaian termal.
Desain ini memerlukan sistem pemerataan agar dapat beroperasi dengan benar. Sistem pemerataan ini mungkin memerlukan penambahan lubang ventilasi di kedua sisi cakram, namun lubang ventilasi ini hanya memungkinkan katup bekerja dalam penggunaan searah. Pilihan lain melibatkan penambahan pengaturan bypass eksternal untuk mengoperasikan katup dalam aliran dua arah.

Kursi
Katup gerbang memiliki dua dudukan yang berinteraksi dengan gerbang untuk memastikan penyegelan katup. Kursi-kursi ini hadir sebagai bagian dari bodi atau dalam konstruksi cincin kursi. Jika jok merupakan bagian dari bodi, maka keduanya terbuat dari bahan yang sama. Sedangkan pada konstruksi cincin, dudukannya diulir atau ditekan pada posisinya sebelum dilas ke badan katup. Metode ini memungkinkan lebih banyak variasi dibandingkan dengan kursi integral, dan menyediakan metode yang disukai dalam aplikasi suhu tinggi.

Tangkai
Poros batang yang ditempa memindahkan gerakan dari aktuator ke gerbang saat menutup atau membuka katup. Katup gerbang menggunakan batang yang naik atau tidak naik.
●Batang Naik: Batang naik terhubung langsung ke gerbang dan naik saat katup dibuka, dan turun saat katup menutup. Hasilnya, produk ini memiliki indikator visual bawaan dan mudah dilumasi karena ulirnya terbuka.
Namun, bahan-bahan tersebut bersentuhan dengan media aliran, sehingga meningkatkan risiko korosi pada threading dan sisa-sisa serpihan. Selain itu, karena pergerakan batangnya, roda gigi ini tidak cocok untuk digunakan dengan roda gigi bevel atau penggerak otomatis.
●Batang Tidak Meningkat: Untuk batang yang tidak meninggi, cakram berulir secara internal ke batang, sehingga bergerak ke atas dan ke bawah batang untuk membuka dan menutup. Hal ini menjadikannya ideal untuk aplikasi dengan keterbatasan ruang, aktuasi otomatis, dan media korosif.
